Прокладка кабеля в помещении и на улице: когда использовать гофру, кабель-канал, гладкую трубу, лотки и металлорукав

Приветствую! Меня зовут Игорь, работаю в компании «Кабель Иркутск» с промышленными кабелями и системами их прокладки уже больше пятнадцати лет. В этой статье я расскажу о выборе способов защиты кабельных линий, опираясь на собственный практический опыт монтажа в самых разных условиях.

Факторы выбора типа защиты

Дело в том, что универсального решения для всех ситуаций не существует. На первом этапе нужно разобраться с условиями эксплуатации трассы и требованиями нормативов. Лично я всегда оцениваю материал основания, температурный режим, влажность, вероятность механических воздействий и класс пожарной опасности помещения. То есть выбор защиты определяется совокупностью внешних факторов.

В большинстве случаев приходится работать с негорючими основаниями внутри зданий. Здесь такой момент: если речь о бетоне или кирпиче, требования к огнестойкости защитной оболочки менее критичны. Соответственно для скрытой проводки в штробах я применяю полимерную гофротрубу средней жёсткости диаметром от шестнадцати до двадцати пяти миллиметров. Гофра обеспечивает механическую защиту при замоноличивании, а гибкость материала позволяет легко обходить неровности.

Открытый монтаж и горючие основания

Опять же, для открытой прокладки по стенам помещений рациональнее использовать кабель-каналы из самозатухающего поливинилхлорида. Они дают удобный доступ к линии при обслуживании или модернизации. Вот, дальше важный нюанс: крышка канала должна фиксироваться надёжно, но без инструмента. На практике это позволяет сократить время ревизии проводки.

Если основание горючее, например деревянные конструкции, ситуация кардинально меняется. Как правило, здесь необходима прокладка в металлической трубе или металлорукаве с подложкой из негорючего материала. Суть в том, что при коротком замыкании металлическая оболочка локализует тепловое воздействие и минимизирует риск воспламенения. В принципе, металлорукав из оцинкованной стальной ленты с ПВХ-изоляцией представляет оптимальный компромисс между гибкостью монтажа и уровнем защиты.

Уличная эксплуатация и магистральные трассы

Сейчас затронем тему наружной прокладки. Здесь критична стойкость к ультрафиолету, перепадам температур и атмосферным осадкам. Могу рекомендовать двустенные гофротрубы из полиэтилена низкого давления с гладкой внутренней поверхностью. Так вот, такая конструкция обеспечивает высокую кольцевую жёсткость и защиту от влаги при сохранении удобства протяжки кабеля.

Для воздушных переходов между зданиями оптимально применение стальных труб или жёсткого металлорукава с герметичными муфтами. Вот и соответственно подобная защита исключает провисание линии под собственным весом. Допустим, при пролёте более десяти метров я дополнительно использую несущий стальной трос с креплением через подвесы, чтобы разгрузить оболочку кабеля от механического напряжения.

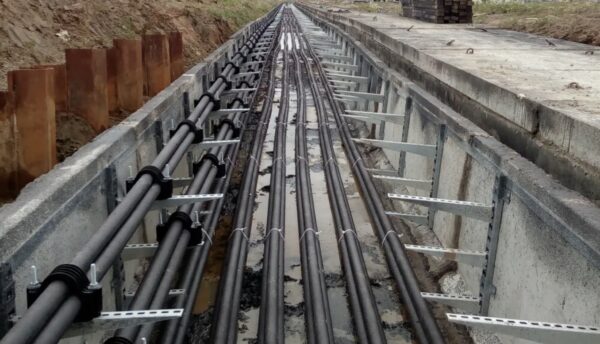

По сути, кабельные лотки незаменимы при монтаже разветвлённых магистральных трасс в промышленных объектах и технических помещениях. Лотковая система позволяет группировать кабели различного назначения с соблюдением нормативных расстояний между силовыми и слаботочными линиями. Короче, это работает как масштабируемая инфраструктура.

Гладкие жёсткие трубы из ПВХ актуальны для подземной прокладки в траншеях и при переходе через фундаменты. Значит, их применение оправдано там, где нужна максимальная защита от сдавливания грунтом. Ну вот, я предпочитаю трубы с раструбным соединением и уплотнительными кольцами, это обеспечивает герметичность стыков без дополнительной сварки.

Практические рекомендации

Что в итоге хочу сказать: не стоит экономить на качестве защитных систем, поскольку стоимость их замены после монтажа многократно превышает начальные затраты. Общие рекомендации таковы: всегда закладывайте запас по внутреннему диаметру защиты минимум двадцать процентов от расчётного заполнения, используйте материалы с подтверждённым классом пожарной безопасности и обязательно соблюдайте радиусы изгиба согласно документации производителя кабеля.

Можно ли прокладывать кабель в гофре под землёй?
В принципе можно, но только в двустенной полиэтиленовой гофре с классом защиты не ниже IP55. Обычная однослойная гофра для подземной прокладки не подходит из-за недостаточной механической прочности.

Нужен ли металлорукав при монтаже на металлические конструкции?
Да, металлорукав необходим для исключения повреждения изоляции кабеля острыми кромками и создания экранирующего контура, который затем подключается к системе уравнивания потенциалов.

Как выбрать диаметр кабель-канала?
Суммарное сечение всех кабелей в канале не должно превышать сорок процентов от площади его внутреннего сечения. Это обеспечивает нормальный тепловой режим и упрощает укладку.

Обязательна ли гофра при прокладке по потолку над подвесными конструкциями?
Зависит от типа кабеля. Если это кабель с индексом «нг» в маркировке, прокладка без гофры допустима по негорючему основанию. Для обычных кабелей гофра обязательна согласно требованиям пожарной безопасности.
