Как подобрать рабочий комплект оснастки для сварочного стола

Сварочный стол сам по себе не решает задачу быстрой и точной сборки. Даже если у него ровная столешница, жёсткая рама и правильная сетка отверстий, без оснастки он остаётся в основном рабочей поверхностью. Настоящая эффективность появляется тогда, когда детали можно быстро базировать, прижимать, удерживать под нужным углом и повторять одну и ту же схему сборки без долгой ручной разметки.

Оснастка для сварочного стола нужна не для красоты комплекта. Она сокращает время выставления заготовок, уменьшает зависимость результата от работы «на глаз», помогает удерживать геометрию до прихватки и ускоряет переналадку между изделиями. Особенно заметна её роль в серийной и мелкосерийной работе, где одна и та же деталь собирается десятки раз или участок часто переключается между рамами, кронштейнами, корпусами и трубными изделиями.

Главная ошибка при покупке оснастки — выбирать самый большой набор без понимания задач. В итоге часть элементов лежит без дела, а нужных упоров или зажимов всё равно не хватает. Гораздо правильнее начинать с типовых изделий: какие детали собираются на столе, где нужны базовые точки, какие элементы требуется прижимать, есть ли трубы, нужны ли прямые углы и насколько часто меняется наладка.

Почему сварочный стол без оснастки работает не полностью

На обычной поверхности сварщик выставляет детали вручную: проверяет рулеткой, прикладывает угольник, фиксирует струбцинами, подкладывает пластины, подправляет положение перед прихваткой. Такой подход возможен для единичных работ, но он плохо подходит для повторяемой сборки. Каждая новая деталь требует времени, а точность зависит от внимательности конкретного человека.

Сварочный стол с отверстиями даёт основу для более точного процесса. Но сами отверстия ничего не удерживают. Чтобы они начали работать, нужны упоры, прижимы, угольники, болты, фиксаторы и другие элементы. Они превращают стол в систему базирования, где заготовка каждый раз занимает одно и то же положение.

Когда оснастка подобрана правильно, сварщик меньше тратит времени на подготовку и больше — на саму сборку. Деталь укладывается по упорам, прижимается зажимами, проверяется по заданным точкам и быстро прихватывается. В серии это даёт заметную экономию: уменьшается время наладки, снижается количество переделок и проще контролировать геометрию партии.

Упоры: основа повторяемой геометрии

Упоры — один из самых важных элементов оснастки. Они задают базовые линии и ограничивают смещение заготовок. Если нужно собрать раму, каркас, основание или корпус, именно упоры помогают быстро повторить положение деталей от изделия к изделию.

В простейшем варианте упор фиксирует одну сторону заготовки. В более сложной схеме несколько упоров формируют контур изделия: задают длину, ширину, положение поперечин, расстояние от кромки или место установки кронштейна. После настройки сварщик не размечает каждую деталь заново, а просто укладывает её в подготовленную базу.

Упоры особенно полезны в серийной сборке. Если партия состоит из одинаковых рам, правильно выставленные базовые элементы позволяют быстро повторять геометрию. Но важно, чтобы упоры были достаточно жёсткими и подходили под размер деталей. Слишком слабый или низкий упор может смещаться от усилия зажима или удара заготовки.

Прижимы и зажимы: фиксация без смещения

Прижимы удерживают деталь на столе и не дают ей смещаться при прихватке или сварке. Они особенно важны, когда заготовка имеет изгиб, упругость, неровную кромку или может подняться от теплового воздействия. Без прижимов даже правильно выставленная деталь может изменить положение в момент прихватки.

Вертикальные прижимы прижимают заготовку к поверхности стола. Они нужны для листовых деталей, профилей, пластин и рамных элементов. Горизонтальные и боковые зажимы помогают удерживать деталь от смещения в сторону. Быстрозажимные элементы ускоряют повторяемые операции, когда одно и то же действие выполняется много раз.

При выборе прижимов важно учитывать усилие фиксации и доступ к шву. Слишком слабый прижим не удержит деталь. Слишком мощный может деформировать тонкий металл или мешать сварщику. Хороший комплект должен позволять фиксировать заготовку надёжно, но без избыточного давления и без перекрытия рабочей зоны.

Угольники: работа с прямыми углами и вертикальными деталями

Угольники помогают быстро выставлять детали под прямым углом и удерживать элементы в вертикальной плоскости. Они нужны при сборке рам, кронштейнов, корпусов, коробов, стоек, оснований и пространственных конструкций. Там, где требуется стабильный угол, обычной проверки ручным угольником часто недостаточно: деталь нужно не только проверить, но и удержать в нужном положении до прихватки.

На сварочном столе угольник может работать как вертикальная база, боковой ограничитель или опора для детали. Его фиксируют в отверстиях стола, после чего к нему прижимают заготовку. В сложных сборках несколько угольников позволяют выставить стенки корпуса, ребро кронштейна или вертикальную стойку.

Для серийной работы важна высота и жёсткость угольников. Маленький угольник удобен для лёгких деталей, но может быть недостаточен для высокой стенки или крупного профиля. Массивный угольник держит лучше, но занимает больше места. Поэтому в комплекте часто нужны разные размеры.

Призмы: фиксация труб и круглых заготовок

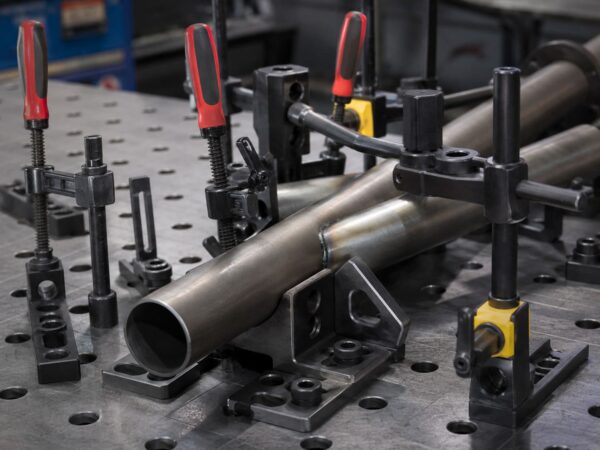

Трубы, круглые прутки и цилиндрические детали сложно надёжно удерживать обычными плоскими упорами. Они стремятся перекатываться, смещаться при прихватке и менять положение от небольшого усилия. Для таких задач применяют призмы.

Призма создаёт устойчивую опору для круглой детали и помогает удержать её ось. Это важно при сварке трубных рам, поручней, ограждений, опор, кронштейнов с втулками и изделий, где круглые элементы должны сохранять точное положение. Без призм сварщик часто использует подкладки и временные решения, что снижает повторяемость.

При выборе призм учитывают диаметр труб, высоту базирования и способ фиксации на столе. Если трубы разных размеров, нужны универсальные или несколько типоразмеров призм. Для серийных трубных изделий призмы могут стать одним из самых полезных элементов комплекта, потому что резко сокращают время выставления.

Болты, фиксаторы и адаптеры

Болты и фиксаторы кажутся второстепенными, но именно они связывают оснастку со сварочным столом. Если крепёж неудобный, оснастка долго переставляется, люфтит или плохо держится в отверстиях. В результате часть времени теряется не на сборку, а на борьбу с креплением.

Фиксаторы должны соответствовать диаметру отверстий и системе стола. Они должны быстро устанавливаться, надёжно удерживать элемент и не мешать работе. Для частой переналадки удобны быстродействующие фиксаторы, которые позволяют переставлять упоры и угольники без долгого закручивания.

Адаптеры и переходные элементы нужны, когда требуется поднять деталь, сместить точку фиксации, закрепить нестандартный элемент или связать несколько единиц оснастки. Они не всегда нужны в стартовом комплекте, но становятся полезными, когда участок начинает собирать более сложные изделия.

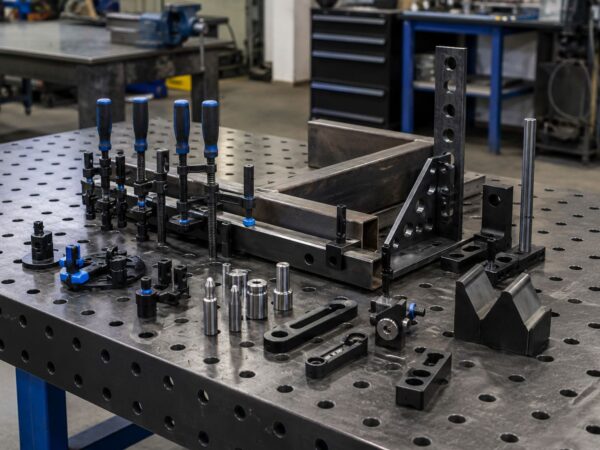

Что входит в стандартный рабочий набор

Стандартный набор оснастки должен закрывать типовые операции участка. Обычно в него включают несколько упоров, комплект прижимов, угольники, крепёжные болты или фиксаторы, а при работе с трубами — призмы. Но универсального набора для всех производств не существует.

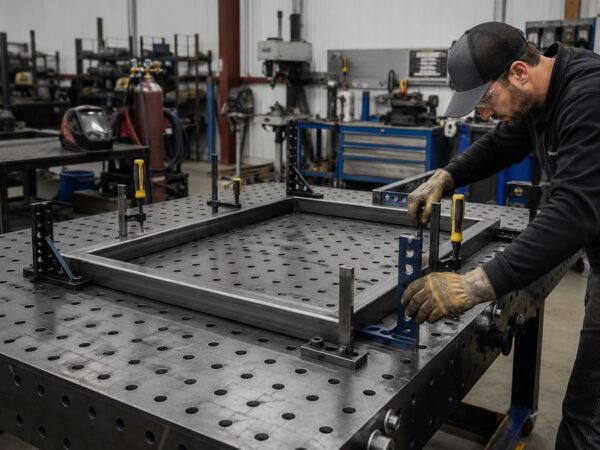

Для рам и каркасов нужны упоры, угольники и надёжные прижимы. Для корпусных изделий важны угольники разной высоты, боковые упоры и элементы для удержания стенок. Для трубных конструкций необходимы призмы и зажимы, которые не дают круглым деталям смещаться. Для кронштейнов полезны компактные упоры, вертикальные базы и прижимы с быстрым ходом.

Лучше начинать не с количества элементов, а с операций. Если на участке каждый день собирают прямоугольные рамы, в комплекте должно быть достаточно упоров и зажимов для всех сторон. Если часто варят трубы, без призм рабочий набор будет неполным. Если детали меняются, важно предусмотреть элементы для быстрой переналадки.

Оснастка для серийной сборки

В серийной сборке оснастка работает как повторяемый шаблон. Один раз выставленные упоры и угольники задают положение деталей на всю партию. Это снижает время на измерения и уменьшает разброс размеров. Но для этого нужно фиксировать не только детали, но и саму схему наладки.

Полезно вести карты наладки: какие отверстия используются, где стоят упоры, какие прижимы применяются, какие размеры проверяются перед сваркой. Тогда повторить сборку можно не только тому сварщику, который настраивал стол, но и другому оператору.

Для серии также важен запас одинаковых элементов. Если для одной наладки нужно восемь упоров, а в комплекте их четыре, сварщик начнёт заменять недостающие элементы подручными средствами. Это разрушает идею повторяемости.

Оснастка для мелкосерийной и нестандартной работы

В мелкосерийном производстве изделия часто меняются. Сегодня собирают небольшие кронштейны, завтра рамы, затем корпусные детали или элементы ограждений. Здесь важна не столько постоянная наладка под одну деталь, сколько гибкость и скорость перестановки.

Для таких задач нужны универсальные упоры, несколько типов прижимов, угольники разных размеров, призмы и удобные фиксаторы. Чем быстрее оснастка переставляется, тем меньше времени уходит между заказами. Важно, чтобы элементы были совместимы между собой и с отверстиями стола.

Мелкосерийная работа хорошо показывает пользу модульной оснастки. Вместо изготовления отдельного шаблона под каждую задачу участок может собирать временные схемы прямо на столе. После завершения партии оснастку снимают и используют в другой конфигурации.

Совместимость со сварочным столом

Перед покупкой оснастки нужно проверить совместимость со столом. Важны диаметр отверстий, шаг сетки, толщина столешницы, тип фиксаторов и возможность установки на боковые стенки, если они есть. Оснастка, которая не подходит к системе отверстий, не будет работать как задумано.

Иногда проблема возникает при попытке смешать элементы разных систем. Упор может подходить по диаметру, но иметь неудобную высоту. Фиксатор может вставляться в отверстие, но не давать нужной жёсткости. Зажим может быть мощным, но перекрывать доступ к шву. Поэтому совместимость нужно оценивать не только формально, но и по реальным операциям.

Если стол используется для 3D-сборки, важно, чтобы оснастку можно было устанавливать не только сверху, но и на боковых поверхностях. Это расширяет возможности фиксации пространственных деталей и помогает работать с корпусами, стойками и вертикальными элементами.

Как оснастка влияет на скорость переналадки

Скорость переналадки зависит не только от количества элементов, но и от организации. Если упоры, прижимы и болты лежат в разных местах, сварщик тратит время на поиск. Если нет маркировки и схем наладки, каждую партию приходится настраивать заново.

Для ускорения работы полезно хранить оснастку рядом со столом: на тележке, стенде или в отдельном шкафу. Элементы можно разделить по типам: упоры, прижимы, угольники, призмы, фиксаторы. Для часто повторяемых изделий удобно формировать отдельные наборы.

Ошибки при выборе оснастки

Первая ошибка — покупать большой универсальный набор без анализа изделий. В таком комплекте может быть много элементов, но не хватать именно тех, которые нужны для конкретной сборки. Вторая ошибка — экономить на прижимах. Если деталь плохо удерживается, упоры и угольники не спасут геометрию.

Третья ошибка — забывать о трубах и круглых деталях. Без призм их приходится выставлять на подкладках, что снижает точность. Четвёртая ошибка — не учитывать доступ к сварке. Оснастка может хорошо держать деталь, но мешать подвести горелку или выполнить шов.

Пятая ошибка — не думать о хранении. Даже хороший комплект работает медленно, если элементы разбросаны по цеху. Шестая ошибка — покупать оснастку без проверки совместимости со столом. Несоответствие отверстий, фиксаторов или высоты элементов быстро превращает покупку в проблему.

Как понять, какой комплект нужен участку

Начинать нужно с перечня типовых изделий. Для каждой детали стоит определить базовые стороны, точки прижима, углы, высоты, необходимость работы с трубами и требования к повторяемости. Затем становится понятно, сколько упоров, прижимов, угольников и призм действительно нужно.

Если участок только запускается, лучше собрать базовый комплект и оставить возможность дооснащения. В него обычно входят упоры, несколько видов прижимов, угольники, фиксаторы и крепёж. Если в планах трубные изделия, сразу стоит добавить призмы. Если предполагается сборка корпусов, нужны более высокие угольники и элементы для вертикального базирования.

Когда производство выбирает оснастку для сварочного стола, важно смотреть не на количество позиций в наборе, а на то, какие операции он реально закрывает: базирование, прижим, удержание угла, фиксацию трубы, быструю переналадку и повторяемость геометрии.

Итог: ускоряет не набор, а правильно подобранная система

Оснастка для сварочного стола ускоряет сборку только тогда, когда она соответствует реальным задачам участка. Упоры задают базу, прижимы удерживают детали, угольники формируют углы и вертикальные плоскости, призмы помогают работать с трубами, а фиксаторы обеспечивают быструю перестановку элементов.

Для серийной работы оснастка становится частью технологического процесса: она повторяет наладку, снижает ручную подгонку и помогает держать геометрию партии. Для мелкосерийной работы она даёт гибкость и позволяет быстро собирать разные схемы без изготовления отдельного шаблона под каждую деталь.

Правильный комплект — это не самый большой набор, а тот, который закрывает конкретные операции. Если оснастка подобрана по изделиям, совместима со столом и хранится рядом с рабочим местом, она действительно ускоряет сборку и делает сварочный участок более предсказуемым.
